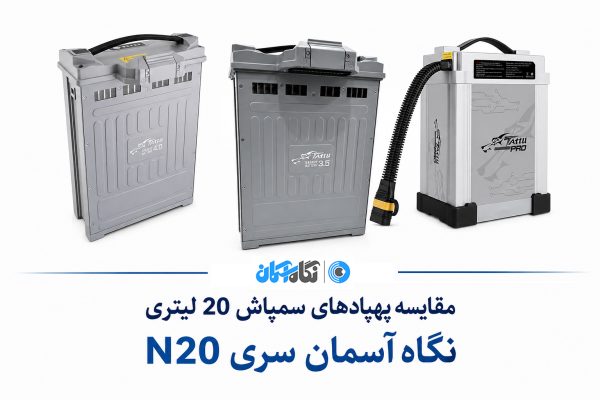

باتری یکی از مهمترین اجزای پهپاد سمپاش است و نقش مستقیمی در مدت زمان پرواز، توان مورد نیاز موتورها، عملکرد ایمن سیستم و سهولت استفاده از پهپاد دارد. در خانواده پهپادهای سمپاش ۲۰ لیتری سری N20، با توجه به توسعه فناوری باتریها، نسلهای مختلفی از باتریهای هوشمند Tattu Pro مورد استفاده قرار گرفتهاند. در این مقاله سه نسل باتری مورد استفاده در مدلهای مختلف N20 را بررسی میکنیم:
- N20 Normal – باتری 22000mAh 14S Tattu Pro V3
- N20 Plus V3.5 – باتری 30000mAh 14S Tattu Pro V3.5
- N20 Plus V4.0 – باتری 30000mAh 14S Tattu Pro V4.0
۱. N20 Normal دارای باتری Tattu Pro 22000mAh 14S
در مدل N20 Normal از باتریهای Tattu Pro با ظرفیت 22000mAh و آرایش 14S استفاده میشود. این نسل از باتریها در بازار بهعنوان باتریهای کابلی شناخته میشوند و در برخی موارد از آنها با عنوان نسخه V3 نیز یاد میشود؛ اگرچه عبارت V3 الزاماً روی بدنه همه این باتریها درج نشده است.
مشخصات اصلی
- ظرفیت: 22000mAh (22Ah)
- آرایش سلولی: 14S
- نوع اتصال: کابلی
- دارای سیستم مدیریت باتری BMS
- قابلیت اتصال به اپلیکیشن از طریق Bluetooth
- مناسب برای پهپاد سمپاش ۲۰ لیتری N20
در این نسل، اتصال باتری به پهپاد از طریق کابل انجام میشود و نسبت به نسلهای جدیدتر، فرآیند نصب و اتصال نیازمند دقت بیشتری است.
۲. باتری N20 Plus V3.5، جهش در ظرفیت و طراحی
با معرفی N20 Plus V3.5، نسل جدیدتری از باتریهای Tattu Pro مورد استفاده قرار گرفت. این باتری با ظرفیت 30000mAh و آرایش 14S، علاوه بر افزایش ظرفیت، از نظر طراحی فیزیکی و نحوه اتصال نیز نسبت به نسل قبلی پیشرفت قابل توجهی دارد.
مشخصات اصلی
- ظرفیت: 30000mAh (30Ah)
- آرایش سلولی: 14S
- نوع اتصال: خشابی
- دارای BMS هوشمند
- قابلیت اتصال به اپلیکیشن از طریق Bluetooth
- دارای نمایشگر/دکمه کنترلی روی باتری
- استفاده از کانکتور Molex
- نیازمند ماژول Anti-Spark خارجی
یکی از مهمترین تفاوتهای این نسل، خشابی شدن باتری است. باتری بهصورت سریع و آسان در جایگاه خود قرار میگیرد و فرآیند نصب آن نسبت به باتریهای کابلی سادهتر و سریعتر شده است. همچنین کیفیت ساخت، فناوری بهکاررفته و کیفیت سلولهای این نسل نسبت به نسل قبلی ارتقا پیدا کرده است.
سیستم روشن شدن
در این نسل، با اتصال باتری به جایگاه نصب، سیستم باتری فعال میشود. دکمه روی باتری نیز صرفاً یک دکمه ساده روشن/خاموش نیست و در ارتباط با سیستم مدیریت و نمایش وضعیت باتری کاربرد دارد.
Anti-Spark خارجی
در باتری V3.5، سیستم ضد جرقه بهصورت داخلی در باتری قرار ندارد. بنابراین برای استفاده صحیح از این باتری، پهپاد باید به ماژول Anti-Spark خارجی مجهز باشد. این ماژول از طریق کانکتور Molex به سیستم متصل میشود.
۳. باتری N20 Plus V4.0، نسل جدیدتر با MOSFET و Anti-Spark داخلی
در مدل N20 Plus V4.0 از جدیدترین نسل باتریهای مورد استفاده در این خانواده استفاده شده است.
این باتری نیز ظرفیت 30000mAh و آرایش 14S دارد، اما در بخشهای مختلف سختافزاری و الکترونیکی نسبت به نسل V3.5 ارتقا یافته است.
مشخصات اصلی
- ظرفیت: 30000mAh (30Ah)
- آرایش سلولی: 14S
- طراحی خشابی
- دارای MOSFET (MOS)
- دارای کلید روی باتری
- دارای Anti-Spark داخلی
- دارای BMS هوشمند
- قابلیت اتصال به اپلیکیشن از طریق Bluetooth
- کیفیت و فناوری بالاتر سلولها و سیستم مدیریت باتری
یکی از مهمترین ویژگیهای V4.0، سیستم ضد جرقه داخلی است. در این نسل، برخلاف V3.5، نیازی به استفاده از ماژول Anti-Spark خارجی وجود ندارد؛ زیرا سیستم کنترل و جلوگیری از جریان هجومی در داخل خود باتری تعبیه شده است. همچنین وجود MOSFET و طراحی الکترونیکی جدیدتر، امکان مدیریت بهتر جریان و کنترل دقیقتر عملکرد باتری را فراهم میکند. پس از قرار دادن باتری در جایگاه و فعال کردن کلید، باتری آماده استفاده میشود.
مقایسه سه نسل باتری N20
| ویژگی | N20 Normal | N20 Plus V3.5 | N20 Plus V4.0 |
|---|---|---|---|
| مدل پهپاد | N20 Normal | N20 Plus V3.5 | N20 Plus V4.0 |
| نوع باتری | Tattu Pro | Tattu Pro V3.5 | Tattu Pro V4.0 |
| نسل باتری | V3 | V3.5 | V4.0 |
| ظرفیت | 22000mAh | 30000mAh | 30000mAh |
| ظرفیت بر حسب Ah | 22Ah | 30Ah | 30Ah |
| آرایش سلولی | 14S | 14S | 14S |
| تعداد سلول سری | 14 سلول | 14 سلول | 14 سلول |
| نوع نصب | کابلی | خشابی | خشابی |
| سرعت و سهولت نصب | معمولی | بسیار سریع و آسان | بسیار سریع و آسان |
| نوع اتصال اصلی | کابل | کانکتور/اتصال خشابی | کانکتور/اتصال خشابی |
| Molex | — | دارد | دارد/اتصال یکپارچهتر با سیستم |
| Anti-Spark | خارجی/وابسته به سیستم پهپاد | خارجی | داخلی در خود باتری |
| نیاز به Anti-Spark خارجی | بسته به سیستم | دارد | ندارد |
| MOS / MOSFET | — | — | دارد |
| کلید روی باتری | دارد | دارد | دارد |
| فعال شدن پس از نصب | از طریق اتصال کانکتور | با اتصال به جایگاه | با اتصال و سپس کلید باتری |
| BMS هوشمند | دارد | دارد | دارد |
| سیستم مدیریت باتری | دارد | دارد | دارد |
| ارتباط Bluetooth | دارد | دارد | دارد |
| اپلیکیشن مدیریت باتری | دارد | دارد | دارد |
| امکان پایش اطلاعات باتری با App | دارد | دارد | دارد |
| کیفیت سلولها | استاندارد نسل قبلی | ارتقایافته | ارتقایافتهتر و نسل جدیدتر |
| سطح فناوری | نسل قبلی | پیشرفتهتر | جدیدترین نسل در این خانواده |
| ساختار فیزیکی | کابلی | خشابی | خشابی |
| سهولت تعویض در عملیات | متوسط | بالا | بالا |
| ایمنی در اتصال باتری | سیستم خارجی | Anti-Spark خارجی | Anti-Spark داخلی |
| مدیریت جریان هجومی | توسط سیستم خارجی | توسط Anti-Spark خارجی | توسط سیستم داخلی باتری |
| یکپارچگی سیستم الکترونیکی | پایینتر | بالاتر | بالاترین |
| طراحی مدرنتر | ❌ | ✅ | ✅✅ |
| ظرفیت بیشتر نسبت به N20 Normal | — | حدود 36٪ بیشتر | حدود 36٪ بیشتر |
| مناسب برای N20 Normal | بله | خیر | خیر |
| مناسب برای N20 Plus V3.5 | خیر | بله | خیر |
| مناسب برای N20 Plus V4.0 | خیر | خیر | بله |
یک نکته مهم درباره ظرفیت باتری
ظرفیت باتری با واحد mAh یا Ah بیان میشود. بنابراین 22000mAh = 22Ah و 30000mAh = 30Ah اما عبارت «22A» یا «30A» بهتنهایی بیانگر ظرفیت باتری نیست؛ A (آمپر) واحد جریان است، در حالی که ظرفیت باتری با Ah (آمپرساعت) یا mAh (میلیآمپرساعت) بیان میشود.
BMS هوشمند در هر سه نسل
هر سه نسل باتری مورد استفاده در سری N20 دارای BMS هوشمند (Battery Management System) هستند.
BMS وظیفه مدیریت و پایش پارامترهای مختلف باتری را بر عهده دارد و به افزایش ایمنی و کنترل بهتر باتری کمک میکند.
تفاوت اصلی این سه نسل تنها در ظرفیت نیست؛ بلکه نسل BMS، فناوری سلولها، ساختار اتصال، سیستم Anti-Spark و معماری الکترونیکی باتری نیز در نسلهای مختلف تغییر کرده است.
مدیریت باتری از طریق اپلیکیشن
یکی دیگر از ویژگیهای مشترک این سه نسل، امکان ارتباط با باتری از طریق Bluetooth است. کاربر میتواند با استفاده از اپلیکیشن مربوط به باتری، به اطلاعات و وضعیت باتری دسترسی پیدا کند. این قابلیت باعث میشود باتری تنها یک منبع تأمین انرژی نباشد، بلکه اطلاعات عملکردی آن نیز قابل بررسی و مدیریت باشد.
جمعبندی در خصوص باتری های N20
مسیر توسعه باتریهای مورد استفاده در پهپادهای سمپاش ۲۰ لیتری سری N20 را میتوان بهصورت خلاصه اینگونه بیان کرد:
- N20 Normal → 22000mAh / 14S / اتصال کابلی
- N20 Plus V3.5 → 30000mAh / 14S / اتصال خشابی / Anti-Spark خارجی
- N20 Plus V4.0 → 30000mAh / 14S / اتصال خشابی / MOSFET / Anti-Spark داخلی
بنابراین ارتقای باتری در سری N20 صرفاً افزایش ظرفیت از 22Ah به 30Ah نیست؛ بلکه در هر نسل، طراحی اتصال، سهولت نصب، سیستم مدیریت باتری، فناوری سلولها و سیستمهای ایمنی الکتریکی نیز توسعه پیدا کردهاند. این روند نشاندهنده حرکت از یک باتری قدرتمند و کابلی به سمت یک باتری هوشمند، ماژولار، سریعالاتصال و دارای سیستمهای حفاظتی یکپارچه است.
